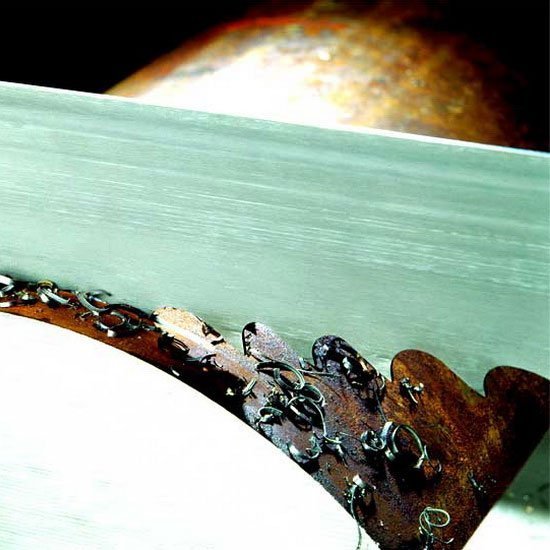

Описание полотен к ленточным станкам JET биметаллические полотнаКаждое изделие концерна JET (Швейцария) это высококлассный продукт, отвечающий всем европейским стандартам. И полотна к ленточным станкам JET биметаллические полотна не исключение, а скорее подтверждение этому правилу.
Полотна к ленточным станкам JET биметаллические полотна производятся с учетом пожеланий и требований потребителей. При выборе полотна необходимо учитывать рекомендации завода-изготовителя. Например, при резке толстостенной трубы из легированной стали или сплошного прутка используется полотно с передним углом зуба 10°, для резки тонкостенных труб и профилей, высокоуглеродистых материалов нужно полотно с передним углом зуба 0°. Полотна к ленточным станкам JET биметаллические полотна состоят из двух видов материалов. Основа сделана из жесткой пружинной стали, а зубья из инструментальной быстрорежущей стали очень высокого качества. Такие полотна используются для работы со сложными в обработке резанием металлами. Использование биметаллических полотен значительно снижает производственные издержки. Полотна к ленточным станкам JET биметаллические полотна дают возможность решать трудоемкие и сложные производственные процессы. Для резания сплошных прутков из высоколегированной стали используется полотно с передним углом зуба и двумя подточками 16° и 10°. Продольно шлифованная фаска улучшает шероховатость поверхности для обработки. Такие полотна сделают процесс резки максимально эффективным.
Область применения полотен к ленточным станкам JET биметаллические полотнаСхема подбора ленточного полотна, находится в разделе "Инструкция"
Основные особенностиВыбор ленточного полотна
Все таблицы носят рекомендательный характер, значения могут отличаться. Фирмыизготовители ленточных полотен присваивают собственные обозначения материалам полотен, типам разводки и формам зубьев, дают подробные инструкции по выбору и их применению, ниже представлены только общие обозначения по ISO.
1 ШАГ Выбор материала полотна
| Материал | Сечение, профиль | Тип станка | Материал полотна | | Нелегированная сталь | Тонкостенные трубы и профиль, прутки малого диаметра | легкий | Углеродистая сталь | | Низколегированная сталь до 22 HRC | Углеродистая сталь | | Нелегированная и низколегированная сталь | Биметалл Matrix II | | Основные марки сталей, нержавеющие, жаропрочные, цветные металлы | смешанный сортамент | все | Биметалл М42 | | Высоколегированные стали | сплошное, толстостенные трубы | тяжелый | Биметалл М51 | | Серый чугун, титановые и никелевые сплавы, до 62 HRC | сплошное | средний, тяжелый | ТСТ (твёрдый сплав) |
Профиль зуба полотна:
• Передний угол зуба 0°
Для резки сплавов с высоким содержанием углерода, материалов с небольшим поперечным сечением, тонкостенных профилей и труб
• Передний угол зуба 10°
Для резки сплошных прутков, толстостенных труб из легированных сталей
• Передний угол зуба 16°
Для резки сплошных прутков из высоколегированных сталей, трудно обрабатываемых металлов и цветных сплавов
• Передний угол зуба с двумя подточками 10° и 16°
и продольно шлифованной фаской, которая улучшает шероховатость обрабатываемой поверхности. Для резки сплошных прутков из высоколегированных сталей
| Постоянный шаг зубьев
Промышленные объемы резки заготовок сплошного сечения | Разводка зубьев |
Стандартная (лево, право, прямо), для всех типов сталей
|
| Переменный шаг зубьев
Минимальные вибрации, улучшенная чистота среза, универсальность применения |
Переменная (лево, право + зачистной), уменьшенный шум и вибрация
|
Волновая, для тонкостенных профилей |
2 ШАГ Выбор шага зубьев полотна
| СПЛОШНОЕ СЕЧЕНИЕ | | Постоянный шаг | Переменный шаг
| Диаметр,
мм | Зубьев
на дюйм | Диаметр,
мм | Зубьев
на дюйм
| | до 10 | 14 | до 25 | 10/14 | | 10-30 | 10 | 15-40 | 8/12 | | 30-50 | 8 | 25-40 | 6/10 | | 50-80 | 6 | 35-70 | 5/8 | | 80-120 | 4 | 40-90 | 5/6 | | 120-200 | 3 | 50-120 | 4/6 | | 200-400 | 2 | 80-150 | 3/4 | | 300-700 | 1,25 | 120-350 | 2/3 |
| | ПРОФИЛЬНОЕ СЕЧЕНИЕ | | D мм | 20 | 40 | 60 | 80 | 100 | 150 | 200 | 300 | | S мм | Шаг зуба, Z | | 2 | 14 | 14 | 14 | 14 | 10/14 | 10/14 | 10/14 | 10/14 | | 3 | 14 | 10/14 | 10/14 | 8/12 | 8/12 | 8/12 | 6/10 | 6/10 | | 4 | 14 | 10/14 | 10/14 | 8/12 | 8/12 | 6/10 | 6/10 | 5/8 | | 5 | 14 | 10/14 | 10/14 | 8/12 | 6/10 | 6/10 | 5/8 | 4/6 | | 6 | 14 | 10/14 | 8/12 | 8/12 | 6/10 | 5/8 | 5/8 | 4/6 | | 8 | 14 | 8/12 | 6/10 | 6/10 | 6/10 | 5/8 | 5/8 | 4/6 | | 10 | | 6/10 | 6/10 | 5/8 | 5/8 | 4/6 | 4/6 | 4/6 | | 12 | | 6/10 | 5/8 | 4/6 | 4/6 | 4/6 | 4/6 | 3/4 | | 15 | | | | 4/6 | 4/6 | 3/4 | 3/4 | 3/4 | | 20 | | | | 4/6 | 4/6 | 3/4 | 3/4 | 3/4 | | 30 | | | | 3/4 | 3/4 | 3/4 | 2/3 | 2/3 | | 50 | | | | | | 2/3 | 2/3 | 2/3 |
D -поперечное сечение
S -толщина стенки профиля
Z -шаг полотна, количество
зубьев на дюйм |
ВНИМАНИЕ!
В процессе резания в металле одновременно должно находиться не менее 3-х зубьев, меньшее их количество может привести к поломке полотна.
3 ШАГ Выбор скорости резания
| V, м/мин | Материал | | 25 | Высоколегированные, нержавеющие стали | | 40 | Низколегированные стали, чугунное литье | | 60 | Конструкционные стали, стальное литье, подшипниковые стали, мягкая латунь | | 80 | Алюминий, медь, пластмассы |
| Срок службы полотна
Для полотен большинства производителей (при условии соблюдения правил эксплуатации и хранения) срок службы полотна находится в пределах 140 -160 часов работы оборудования. Снятие полотна при перерывах в работе оборудования на релаксацию несколько увеличивает срок службы полотна.
Среднее значение стойкости полотна составляет: на каждый метр ленточного полотна приходится 1 м2 сечения отрезаемых заготовок. |
*Представленные рекомендации по выбору ленточных полотен носят информационный характер
Схема подбора ленточного полотна, находится в разделе "Инструкция"
|
\
\
