Описание JET JJ-8-M

Основные особенности

 ОСОБЕННОСТИ:

    Регулировка глубины строгания
    Регулируемый фуговальный упор
    Регулируемое ограждение ножевого вала
    Фуговальные столы из чугунного литья
    Фуговальный упор из чугунного литья

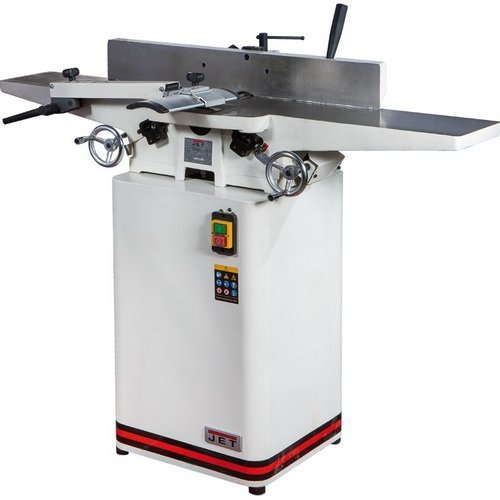

JJ-8-M — фуговальный станок с шириной строгания 200 мм и длинными чугунными столами, предназначенный для любительского применения. По компоновке и устройству он повторяет профессиональные модели Jet, что делает его таким же точным и удобным в работе.

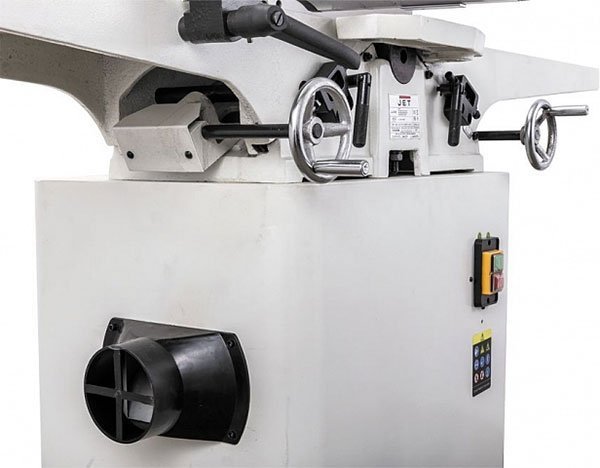

Конструкция состоит из двух частей. В нижней (она играет роль тумбы-подставки) однофазный асинхронный мотор и кожух сбора стружки со 100-миллиметровым аспирационным патрубком. В верхней чугунные рабочие столы, защитный кожух, упор заготовки и чугунное основание, где размещен строгальный вал.

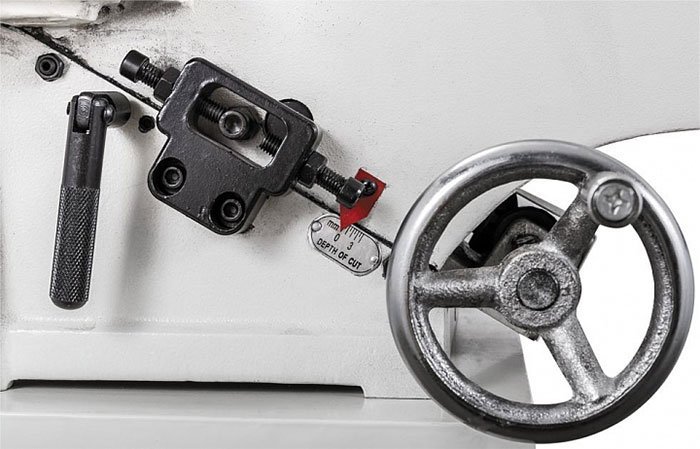

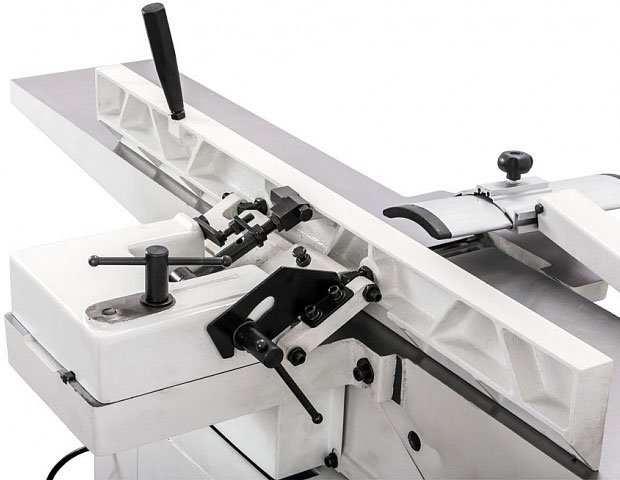

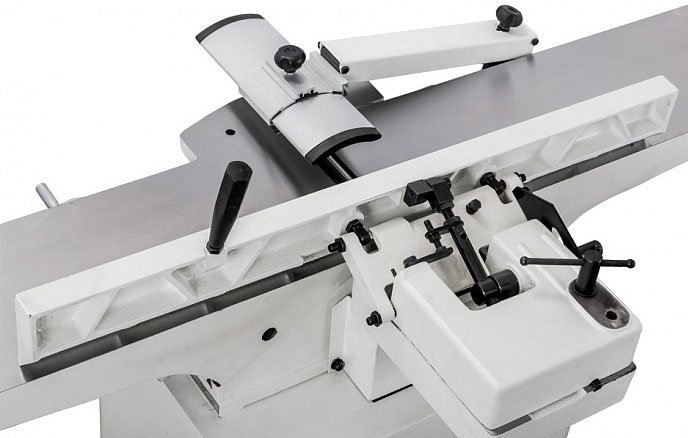

Оба стола регулируются по высоте при помощи винтовых механизмов, приводимых в действие ручками-маховиками. Перемещением подающего (переднего) стола устанавливают глубину строгания, для чего есть соответствующая разметка; принимающий (задний) регулируют только во время обслуживания станка при наладочных операциях. Упор заготовки чугунный, с механизмом наклона (он возможен в обе стороны). Фиксация выбранного положения производится резьбовым зажимом. Ножевой вал укомплектован тремя ножами, допускающими повторную заточку. Их типоразмер и ассортимент такой же, как и у профессиональных фуганков Jet с аналогичной шириной строгания.
