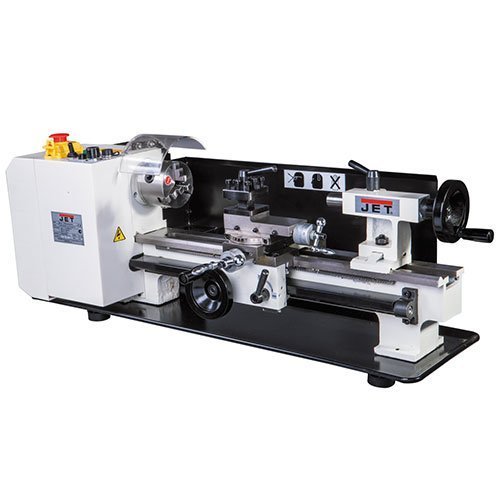

Описание токарного станка настольного JET BD-X7Токарный станок настольный JET BD-X7 – небольшой очень удобный станок, который подойдет для применения, как на больших производствах, так и в маленьких мастерских. Такое устройство рассчитано на длительное использование и выдерживает большие нагрузки.
Токарный станок настольный JET BD-X7 с легкостью справится с обточкой, разверткой, расточкой, нарезанием резьбы и многими другими функциями. Он оснащен мощным электродвигателем, который и обеспечивает необходимое количество оборотов шпинделя 0-2500 об/мин для наиболее точной и качественной обработки заготовок. Входная мощность мотора 0,75 кВт, а выходная - 0,5 кВт. Токарный станок настольный JET BD-X7 имеет размер отверстия шпинделя 20 мм, что открывает перед данной моделью станка дополнительные возможности – успешно работать с деталями такого типа, как пруток. Расстояние между центрами составляет 370 мм, соответственно, предусматривается работа с достаточно длинными заготовками. Диаметр обточки над станиной равен 180 мм, а диаметр обточки над суппортом – 110 мм.
Токарный станок настольный JET BD-X7 сделает работу по подготовке деталей простой и приятной. С помощью автоматической продольной подачи от 0,1-0,2 мм/об оператор сможет достигнуть оптимального качества и скорости обработки заготовок. Массивная станина изготовлена из чугуна, что обеспечивает работу устройства без вибраций. Скромные габаритные размеры и масса делают эту модель очень удобной в эксплуатации.
Основные особенности
- Массивная конструкция станины из чугуна гарантирует работу без вибрации
- Шпиндель с роликовыми подшипниками
- Высокопроизводительный двигатель мощностью 0,37 кВт (BD-7), 0,5 кВт (BD-X7)
- Два диапазона плавного изменения частоты вращения шпинделя (BD-7)
- Левое и правое вращение шпинделя для нарезания резьбы

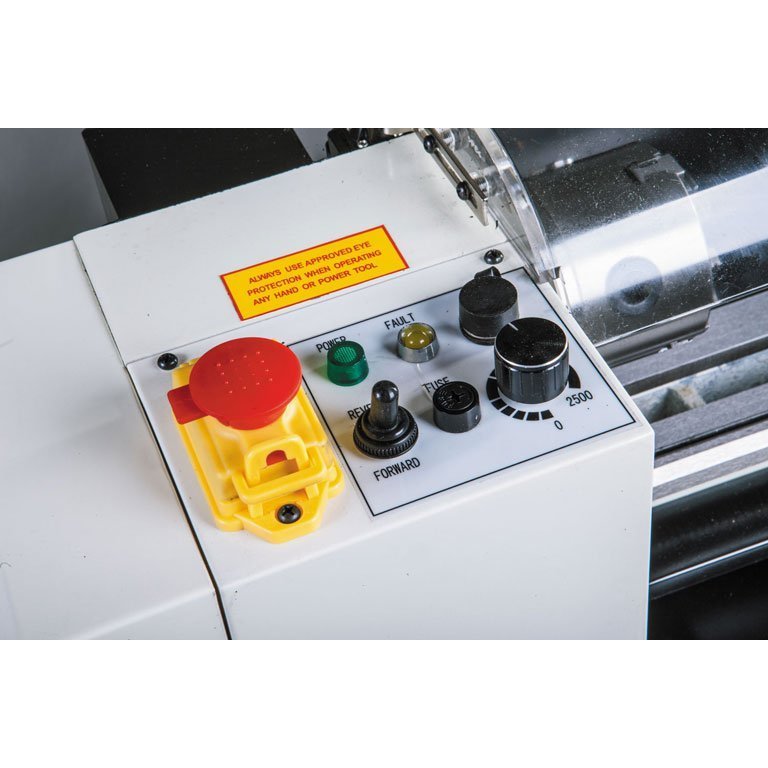

- Цифровая индикация частоты вращения (BD-7)

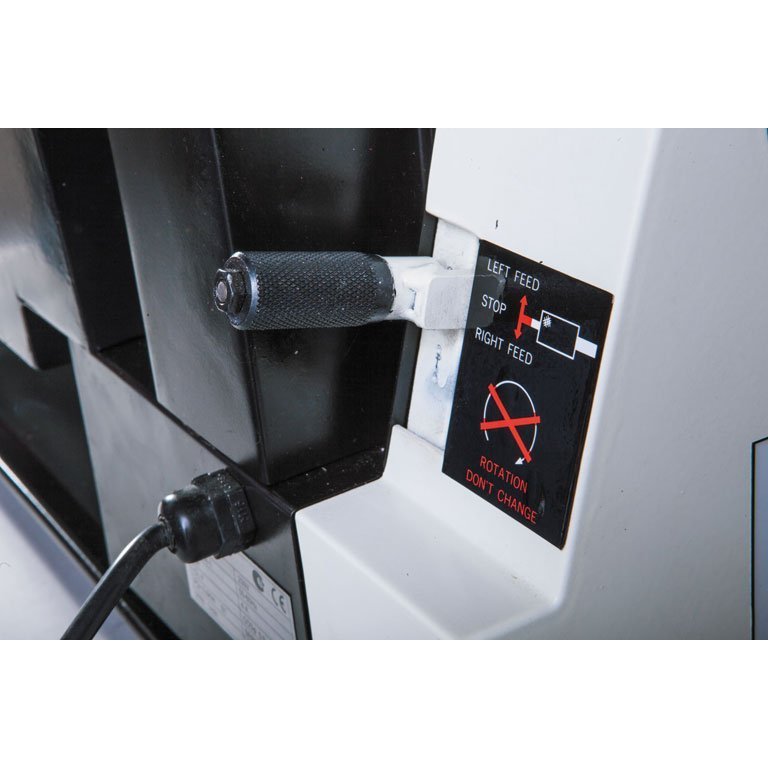

- Реверсивный механизм для двухсторонней подачи
- Регулировка зазоров направляющих при помощи клиновых планок

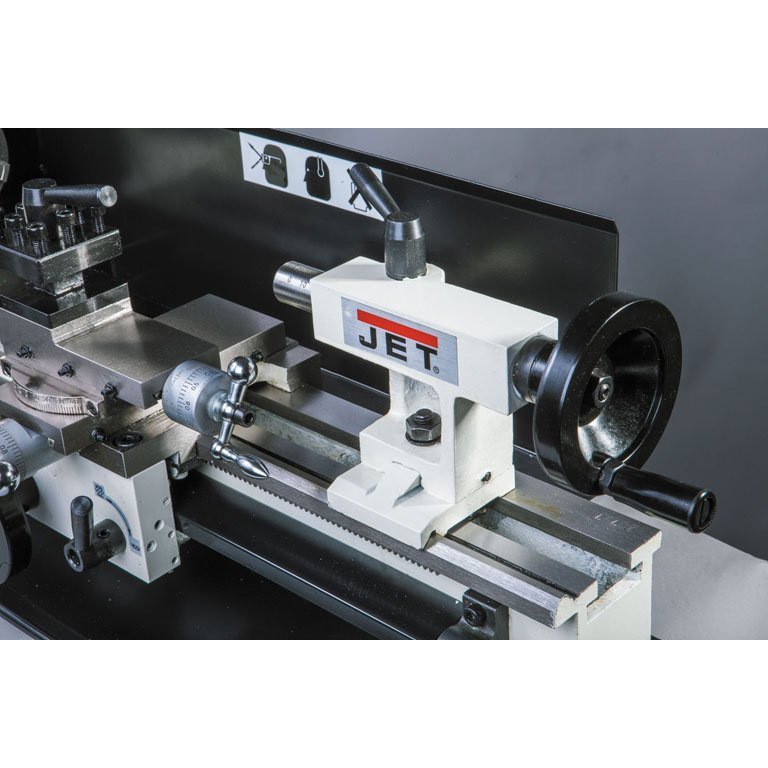

- Задняя бабка с регулировкой смещения для обточки конусов

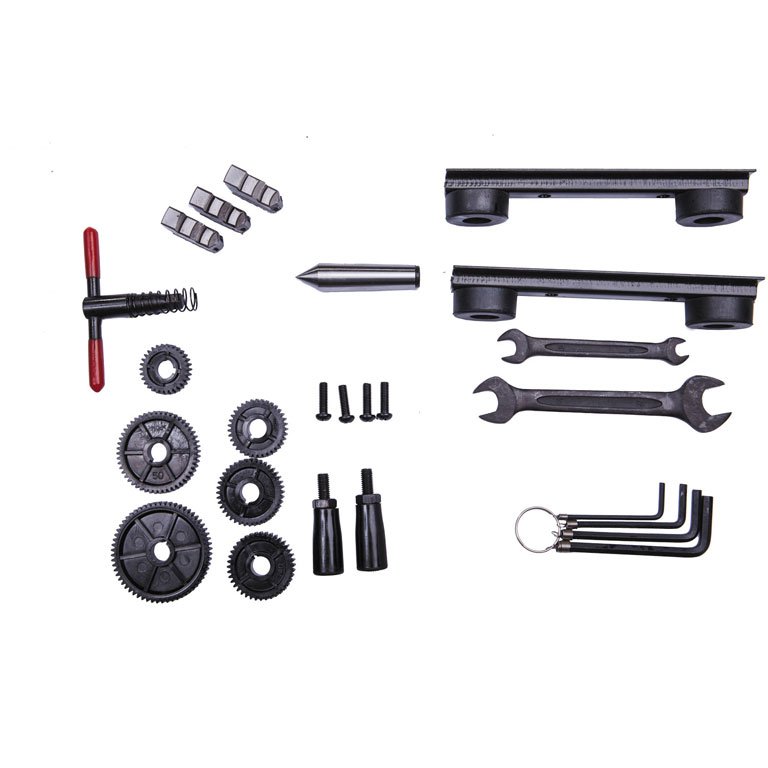

Стандартная комплектация для BD-X7:
- Трёхкулачковый патрон Ø80 мм
- Набор сменных шестерён для нарезания резьбы
- 4-х позиционный резцедержатель
- Невращающийся центр МК-2
- Регулятор частоты вращения с цифровой индикации (BD-7)

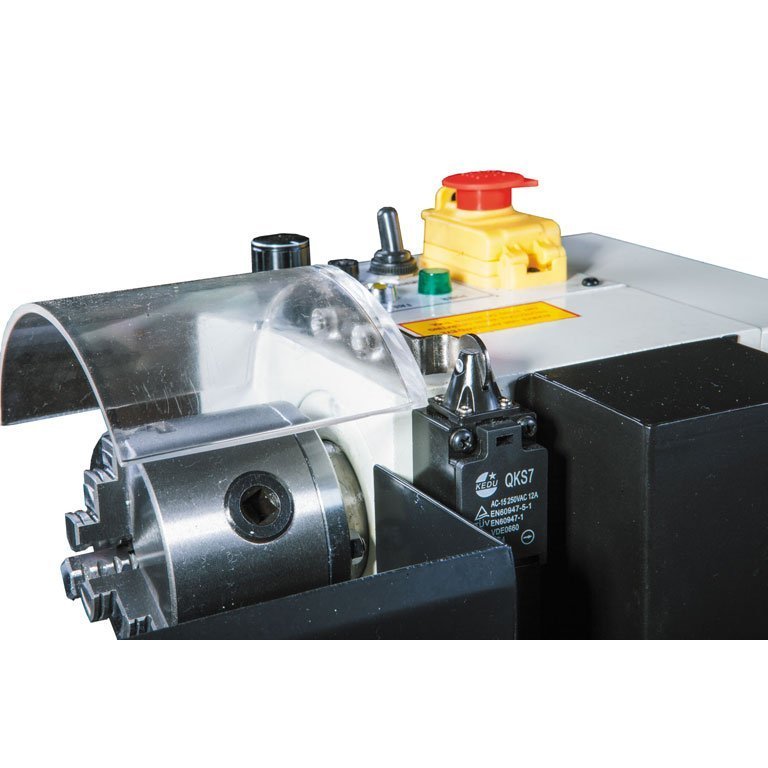

- Защитный экран патрона
- Защитная задняя стенка
- Поддон для сбора стружки
Отличие станков BD-7 и BD-X7:
- Коллекторный двигатель мощностью 0,37 кВт на 220В (BD-7) заменен на безщеточный асинхронный двигатель мощностью 0,5 кВт, 220В (BD-X7).
- Установка более мощного двигателя, имеющего диапазон частот вращения 0-2500 об/мин (BD-X7), позволила отказаться от 2х диапазонной коробки передач (BD-7).
- Индикация частоты вращения шпинделя (стандарт у BD-7) на станок BD-X7 поставляется как дополнительная опция (артикул 10030), монтируется на крышке передней бабки и подключается в специальный разъем на станке.
- Станок BD-X7 имеет меньше размер по длине, но тяжелее.
Принадлежности
Артикул
|
Описание
|
|
50000071
|
BD-3, BD-7, набор из 11 резцов сечением 8x8 мм
|
|
50000905
|
BD-7, шлифовальный суппорт
|
|
50000906
|
BD-7, неподвижный люнет
|
|
50000907
|
BD-7, подвижный люнет
|
|
50000909
|
BD-7,BD-8, BD-920, отрезной резец 8х8 мм
|
|
50000910
|
BD-7, планшайба Ø160 мм
|
|
50000911
|
BD-7, комплект прихватов М8 для 50000910
|
|
50000912
|
BD-7, быстросъемный резцедержатель +3 блока
|
|
50000913
|
BD-7,BD-8, BD-920, накатник
|
|
50000914
|
BD-7, двойной резцедержатель
|
|
50000915
|
BD-7, BD-8, 4-х кулачковый патрон Ø100 мм
|
|
50000916
|
BD-7,BD-8, 3-х кулачковый патрон Ø 100 мм
|
|
50000917
|
BD-7, вращающийся центр МК-2
|
|
50000918
|
BD-7, не вращающийся упорный центр МК-2
|
|
50000919
|
BD-3,BD-7, BD-8, BD-920, хомутик для Ø10 мм
|
|
50000920
|
BD-7, вертикальный суппорт с тисками
|
|
50000921
|
BD-7, цанговый патрон с цангами 4,6,8,10,12,14,16 мм
|
|
50000922
|
BD-7, вращающийся сверлильный патрон Ø13 мм
|
|
50000923
|
BD-7, цифровая индикация частоты вращения
|
|
50000924
|
BD-7, упор для обточки по дереву
|
|
10012
|
BD-7, сверлильный патрон Ø13 мм, МК-2
|
|
|
