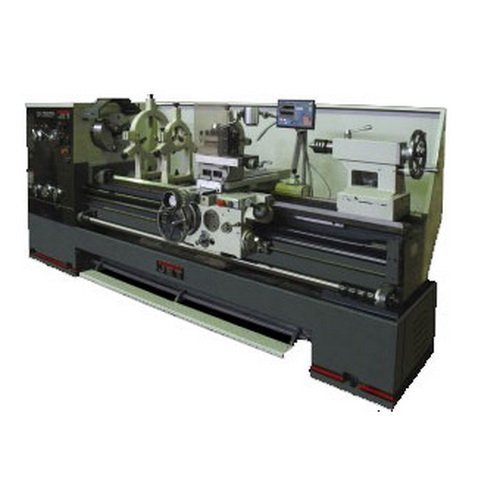

Описание токарного станка JET GH-26120ZH DRO

Токарный станок JET GH-26120ZH DRO – универсальное устройство, которое способно выполнять ряд токарных задач наивысшей сложности и в наивысшем качестве. Благодаря надежной конструкции такой станок прослужит долгие годы.    Токарный станок JET GH-26120ZH DRO достаточно большое приспособление с габаритными размерами 4500х1100х1450 мм и общей массой 4250 кг, оно позволяет работать с крупными заготовками. Максимальное расстояние между его центрами достигает 3050 мм. Конус шпинделя имеет диаметр 113 мм 1:20. Такие характеристики разрешают использовать данное устройство на больших заводах.  Токарный станок JET GH-26120ZH DRO имеет широкий диапазон скоростей, которые в 12 позиций регулируются от 36 - 1600 мм/об., что гарантирует успешную работу даже с наиболее твердыми металлами. Огромный вклад в обеспечение стабильной и высокопродуктивной работы вносит встроенный электродвигатель, входная мощность которого составляет 12,0 кВт, а выходная – 7,5 кВт.  Токарный станок JET GH-26120ZH DRO обеспечивает оптимальную скорость подачи, которую оператор может регулировать. Так, продольная подача составляет 0,028-2,52 мм/об, а поперечная 0,012-1,07 мм/об. Это позволяет добиться минимального времени работы при наивысшем качестве выполнения. Также в данной модели предусмотрена возможность ускоренного перемещения продольного и поперечного суппортов.

Основные особенности

• ередняя бабка с механическими муфтами для плавной смены направления вращения во время нарезания резьбы токарно винторезным станком;
• Механизм плавного пуска защищает двигатель и увеличивает срок службы привода и ремня;
• Токарно винторезные станки этой серии обладают удобным управлением продольной и поперечной подачей при помощи джойстика с кнопкой ускоренного перемещения;
• Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606);
• Закалённая и отшлифованная станина с призматическими направляющими из серого чугуна;
• Cъёмный мостик станины;
• Механизмы коробки передач, подачи и привод суппорта работабт в масляной ванне;
• Закаленные и отшлифованные шестерни в передней бабке и коробке передач;
• Регулировка зазоров напрвляющих при помощи клиновых планок;
• Направляющая станины с накладками из Turcite-B;
• Централизованная система подачи смазки продольного супорта;
•
• Регулируемая муфта подачи;
• Задняя бабка с регулировакой для обточки конусов;
• Пиноль задней бабки и маховик токарно винторезного станка имеют шкалу для точной установки.

Стандартное исполнение

• Массивная станина из серого чугуна;
• Трехкулачковый патрон Ø 325 мм с прямыми/обратными кулочками;
• 4-х кулачковая планшайба Ø 400 мм;
• Крепёжная плита Ø 630 мм;
• Планшайба Ø 250 мм;
• Четырёхпозиционный резцедержатель с функцией быстрого перемещения;
• Вращающийся упорный центр MK-5;
• Упроный центр MK-5;
• Переходная втулка Ø 113/MK-5;
• Подвижный и неподвижный люнеты;
• Поддона для сбора стружки;
• Задняя защитная стенка;
• Ножной тормоз шпинделя с концевым выключателем;
• Устройство подвода СОЖ;
• Галогенная лампочка местного освещения;
• Вал управления с 5 регулируемыми кулочками (отключение продольной подачи);
• Концевой упор продольного перемещения с точной настройкой;
• Защита патрона с концевым выключателем;
• Регулируемые основания;
• Руководство по эксплуатации и список запасных частей с сертификатом соответствия Евросоюза CE;
• Инструмент для обслуживания;
• Устройство цифровой индикации по 3 осям.
