Описание JET JMD-2L

Основные особенности

ОСОБЕННОСТИ:

    Cтанина, рабочий стол, колонна и корпус сверлильной головки изготовлены из качественного серого чугуна
    Коллекторный двигатель
    Функция реверса
    Плавная регулировка частоты вращения шпинделя
    Микроподача пиноли шпинделя
    Цифровая индикация микроподачи пиноли шпинделя
    Крестовый стол с направляющими типа ласточкин хвост.

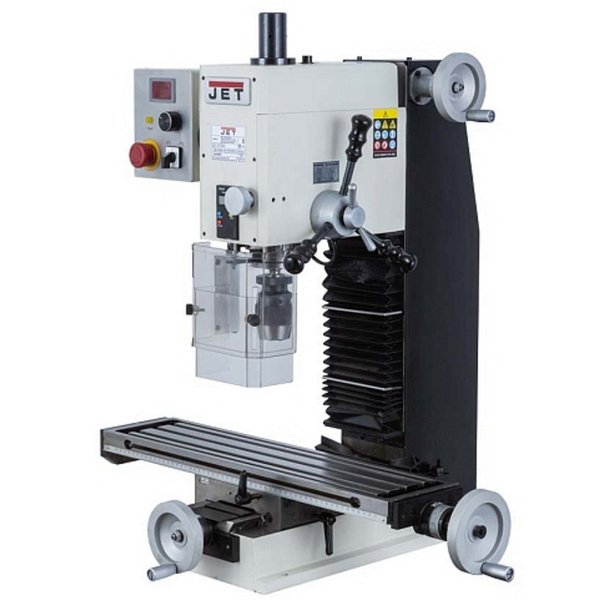

Сверлильно-фрезерный станок JMD-2L представляет собой обновленную модель, поставляемого нами ранее станка JMD-2S. По техническим характеристикам они практически идентичны с небольшими отличиями в улучшении эргономики и исполнении панели управления.

Станок рассчитан на индивидуальное применение в домашних мастерских, в редких случаях может быть рекомендован для единичных и мелкосерийных работ на производстве.

Подключение станка к электросети с напряжением 230В. Применяется для выполнения широкого спектра мелких сверлильных и фрезерных работ. Наличие микроподачи пиноли шпинделя с цифровой индикацией позволяет добиться точного контроля вертикальной подачи.

Максимальный ход пиноли шпинделя составляет 68 мм.

Контроль перемещений в продольной и поперечной плоскости осуществляется лимбами на штурвалах с ценой деления 0,02мм, в вертикальной плоскости – 0,01мм

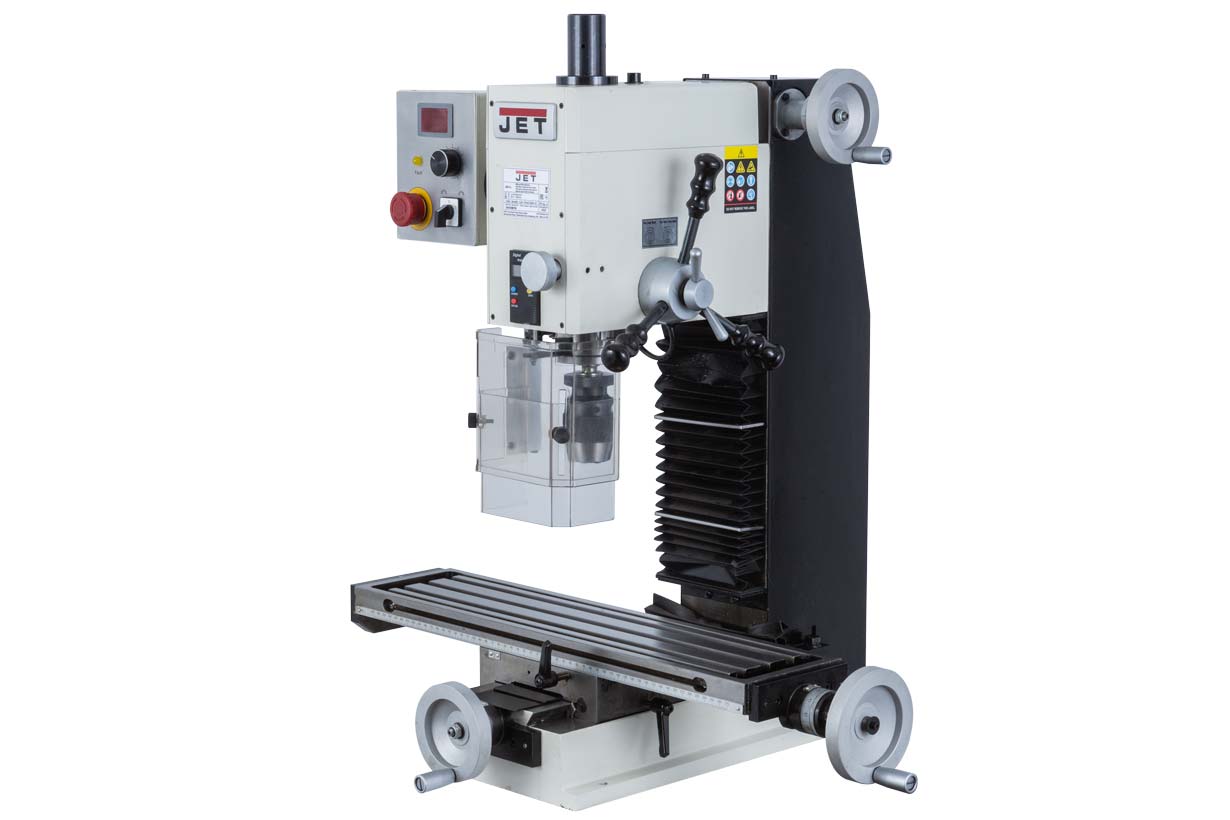

JMD-2L имеет прочную и устойчивую конструкцию для настольного размещения. Cтанина, рабочий стол, колонна и корпус сверлильной головки изготовлены из качественного серого чугуна, обеспечивая оборудованию устойчивость к вибрации.

Станок оснащен шпинделем с конусом МК-3, с зажимной тягой М12. Технические возможности станка позволяют легко осуществлять сверление отверстий диаметром до 20 мм, а также производить фрезерные работы с максимальным диаметром концевой фрезы до 16мм и торцевой фрезы до 50мм.

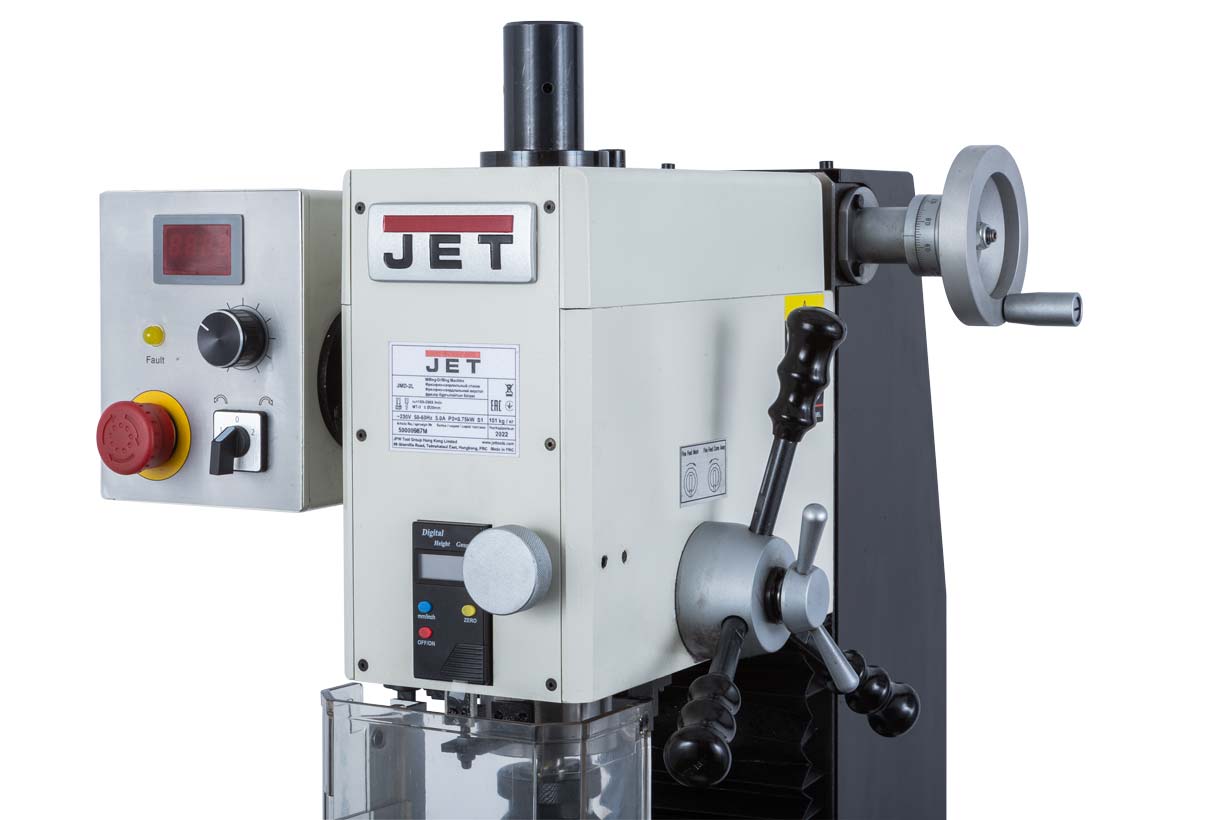

Моторная группа станка JMD-2L представлена коллекторным двигателем мощностью 750Вт. Управление работой двигателя осуществляется с панели управления, расположенного с левой стороны сверлильной головки. Двигатель имеет плавную регулировку частоты вращения. Диапазон частоты вращения составляет 100-2000 об/мин и регулируется потенциометром. Включение реверса осуществляется переключателем стороны вращения шпинделя.

Крестовый рабочий стол размером 595 x140мм перемещается по направляющим скольжения типа ласточкин хвост. Закрепление тисков и других зажимных приспособлений осуществляется с помощью 3-х Т-образных пазов размером 12мм и расстоянием между ними 35мм.

Масса станка 97кг. Рабочая зона имеет ограждение прозрачным защитным экраном.

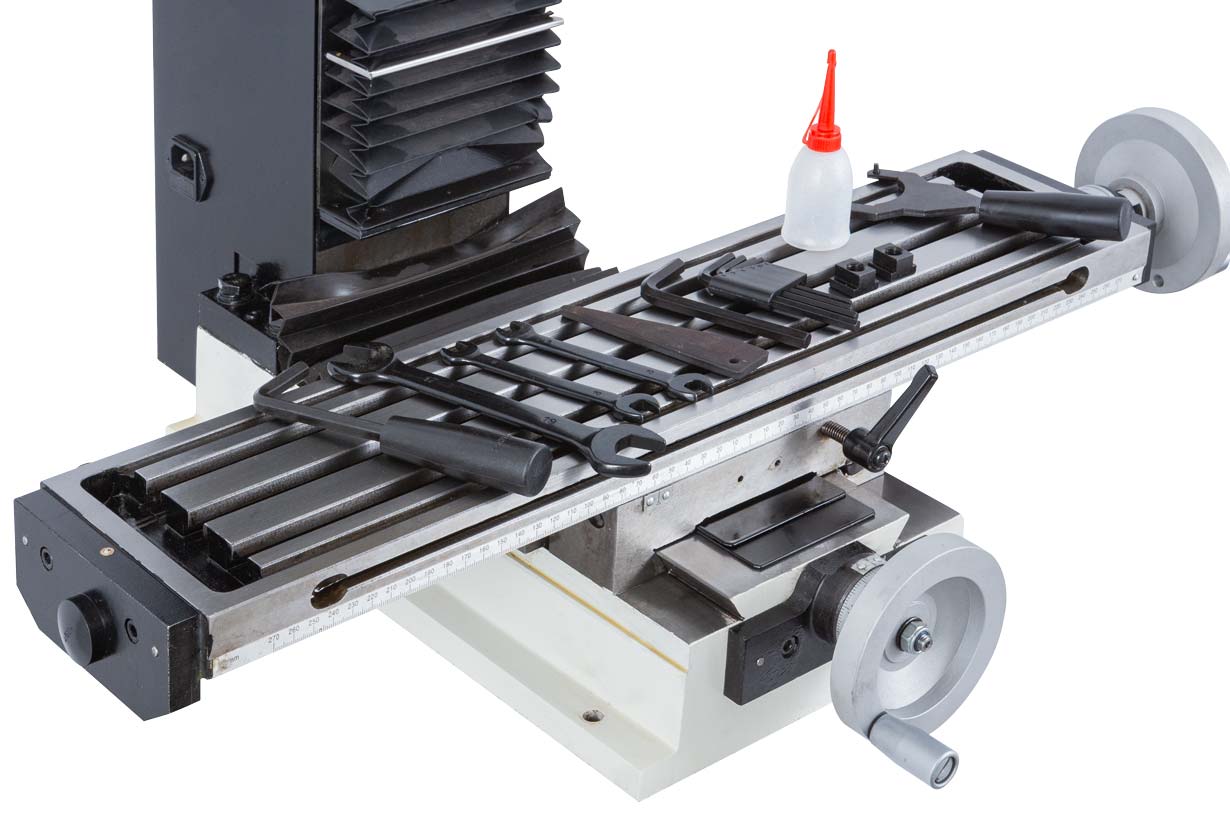

КОМПЛЕКТАЦИЯ

    Самозажимной сверлильный патрон B16 с оправкой. Зажим от 1 до 13 мм
    Рожковые ключи 17×19、8×10、14×17
    Ключ для демонтажа патрона
    U-образный ключ
    Гайка для T-образного паза 12хM10 – 2шт
    Зажимная тяга M12-295мм
    Клин-выколотка
    Пластиковая масленка
    Инструкция по эксплуатации
