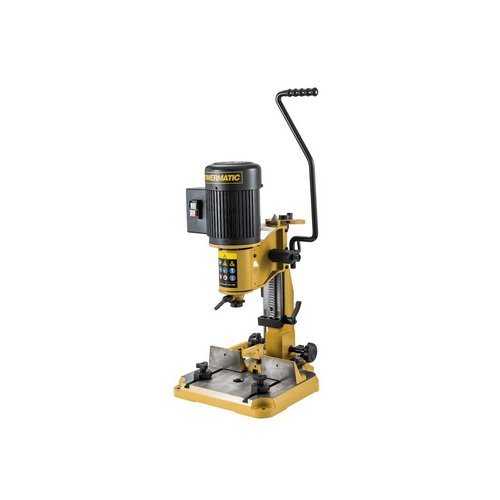

Пазовальный станок JET Powermatic PM701-M

• Описание
• Характеристики
• Инструкция / Видео

Описание пазовального станка JET Powermatic PM701-M

Основные особенности

Особенности:

    Реечный механизм подачи с газовым упором
    Механизм быстрой регулировки высоты рычага подачи резца
    Регулируемый упор глубины фрезерования
    Продольный упор заготовки с эксцентриковой фиксацией и реечным механизмом перемещения
    Роликовые прижимы заготовки к продольному упору
    Двухпозиционный вертикальный прижим заготовки
    Рабочий стол из чугунного литья
    Алмазный инструмент для заточки долбежных резцов
    Возможность поворота колонны на 180º для работы с высокими заготовками над полом

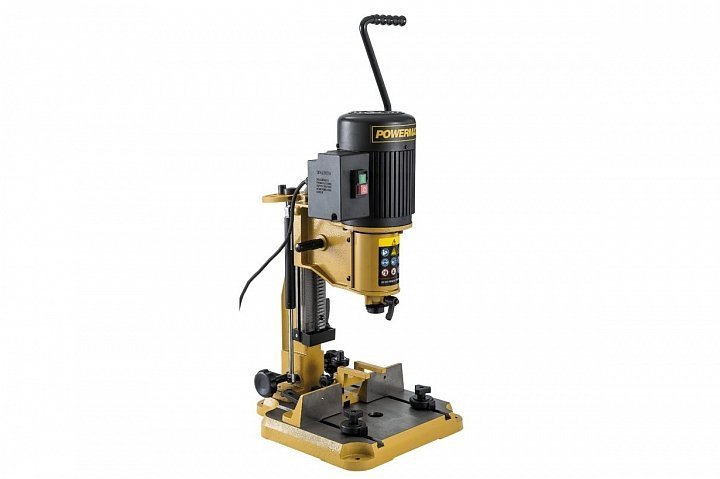

PM701-M – компактный сверлильно-пазовальный станок профессионального класса, предназначенный для выполнения соединений под прямым углом к поверхности заготовки. Как представитель марки Powermatic эта модель отличается богатым оснащением, добротной проработкой деталей и высоким качеством изготовления.
Чугунная колонна с долбежной частью жестко прикручена к чугунному же основанию, что обеспечивает прямые под углом ровно 90° края пазов без предварительных настроек и регулировок. Симметричное расположение крепежных отверстий позволяет переустановить колонну с поворотом на 180° так, чтобы работать от пола с дверными полотнами, оконными переплетами и другими крупными изделиями.

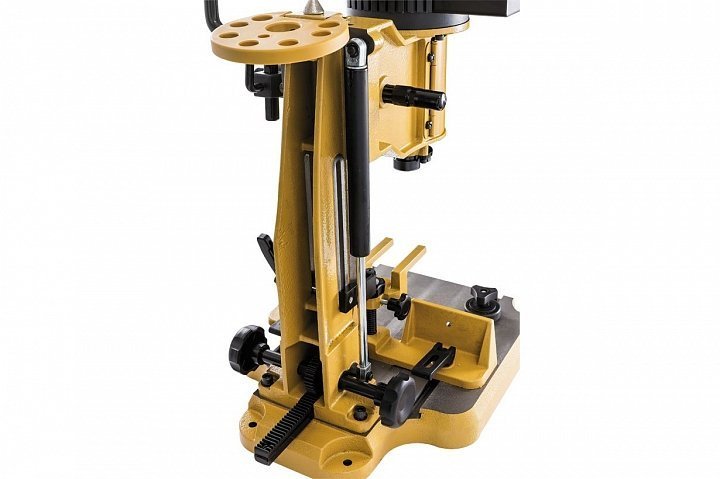

Подача сверлильной части производится длинной изогнутой рукояткой под удобный хват, она установлена на шлицах и быстро регулируется по высоте. Также предусмотрена возможность ее крепления с другой стороны корпуса под левую руку. Снизу на клиновых направляющих расположен – концевой упор со стопорным винтом, сверху – круглый кронштейн для хранения принадлежностей и конический алмазный инструмент для заточки долбежной части пазовальных сверл. При использовании «долбяков» с разными хвостовиками используют переходные втулки из комплекта поставки; при их монтаже возникает необходимость регулировать высоту установки, для чего есть две откидных дистанционных пластины-прокладки.

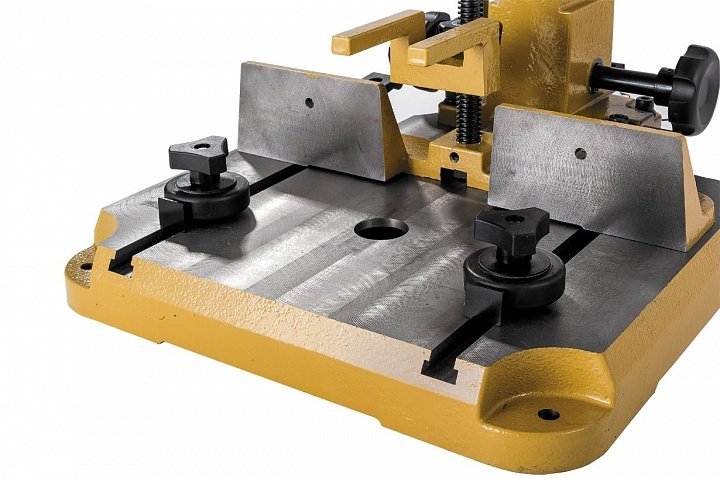

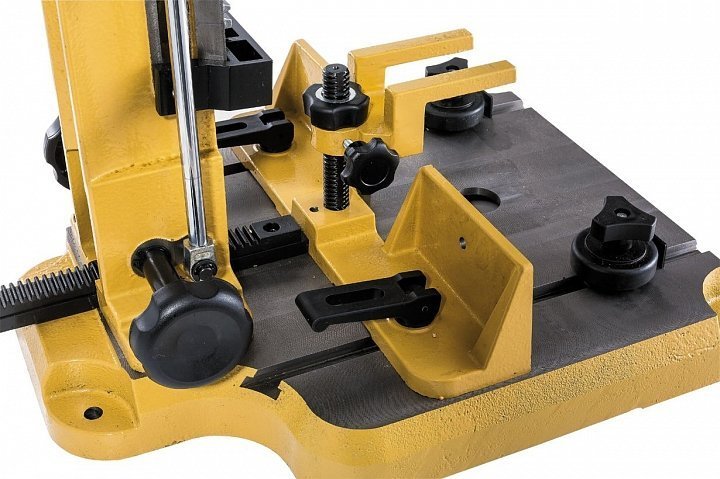

При размещении заготовки на столе её фиксируют с использованием нескольких упоров. Основной перемещается вдоль двух Т-образных пазов и выполнен в виде массивной чугунной колодки с зубчато-реечным механизмом регулировки и с двумя эксцентриковыми (что редко) фиксаторами. По центру упора винтовой прижим-вилка с двумя чугунными лапами; в зависимости от высоты заготовки вилку переворачивают лапами кверху или книзу. Подпор детали к планке упора производится двумя роликами, установленными в Т-образных пазах. Такая конструкция позволяет протягивать деталь, не ослабляя надежной фиксации.

Имея богатый набор вспомогательных приспособлений и доработок, станок выгодно отличается простотой и удобством эксплуатации, что, несомненно, привлечет взыскательных пользователей, на которых и рассчитано оборудование линейки Powermatic.

Принадлежности

Комплектация

    Сверлильный патрон и зажимной ключ
    Втулки для установки резцов с хвостовиком 5/8', 3/4’’ и 13/16'
    Вертикальный прижим заготовки
